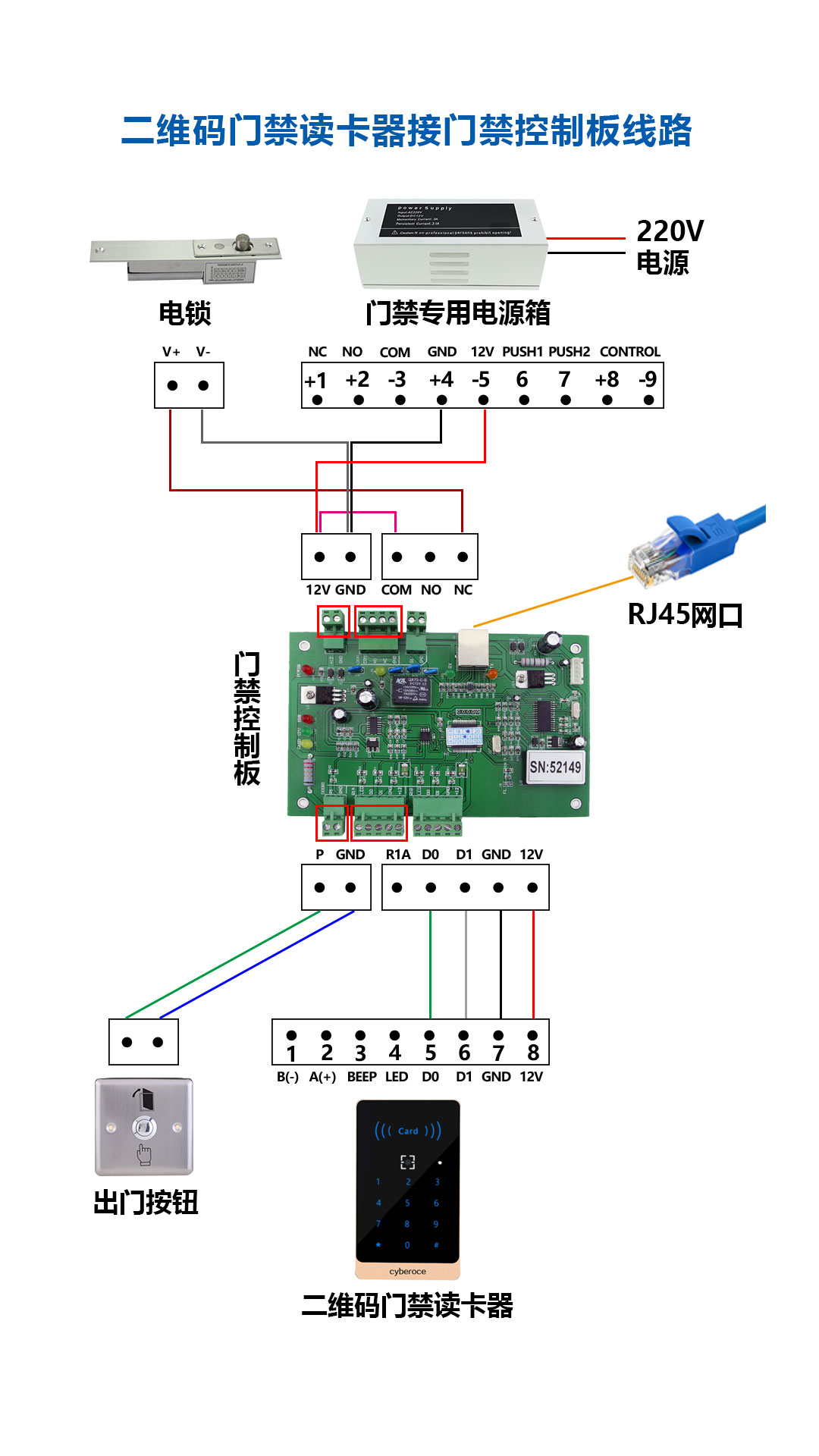

二維碼門禁讀卡器接線方法，二維碼門禁讀卡器接門禁控制板、門禁專用電源、電鎖、出門按鈕、網絡。
二維碼門禁讀卡器
12V接門禁控制板12V
GND接門禁控制板GND
D1接門禁控制板D1
D0接門禁控制板D0
出門按鈕
一端接門禁控制板P
一端接門禁控制板GND
電鎖
V+接門禁控制板NC
V-接門禁控制板GND
門禁專用電源箱
GND接門禁控制板GND
12V接門禁控制板12V
門禁控制板
門禁控制板12V接門禁控制板COM
網口接RJ45水晶頭網絡
